在換熱器中，很多時候傳熱兩側流體的換熱系數大小不平衡，通常我們會在換熱系數小的一側加裝翅片。這是為什么呢?翅片管又是什么?結構什么樣?應用原則是什么?聽老工程師為大家講一講。

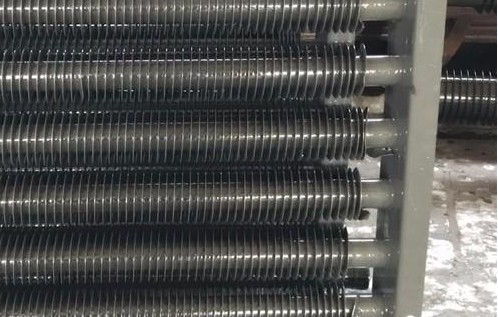

　　什么是翅片管?

　　翅片管，又叫鰭片管或肋片管。顧名思義，翅片管就是在原有的管子表面上(不論外表面還是內表面)加工上了很多翅片，使原有的表面得到擴展，而形成一種*的傳熱元件。

　　為什么要采用翅片管?

　　在原有表面上加工上翅片能起到什么作用呢?

　　翅片管換熱器的結構與一般管殼式換熱器基本相同，只是用翅片管代替了光管作為傳熱面。這使得其結構更加緊湊，換熱面積增加，可以加強換熱。

　　什么情況時，選用翅片管呢?

　　有幾個原則：

　　(1)管子兩側的換熱系數如果相差很大，則應該在換熱系數小的一側加裝翅片。

　　例1：鍋爐省煤器，管內走水，管外流煙氣，煙氣側應采用翅片。

　　例2：空氣冷卻器，管內走液體，管外流空氣，翅片應加在空氣側。

　　例3：蒸汽發生器，管內是水的沸騰，管外走煙氣，翅片應加在煙氣側。

　　應注意，在設計時，應盡量將換熱系數小的一側放在管外，以便于加裝翅片。

　　(2)如管子兩側的換熱系數都很小，為了強化傳熱，應在兩側同時加裝翅片，若結構上有困難，則兩側可都不加翅片。在這種情況下，若只在一邊加翅片，對傳熱量的增加是不會有明顯效果的。

　　例1：傳統的管式空氣預熱器，管內走空氣，管外走煙氣。因為是氣體對氣體的換熱，兩側的換熱系數都很低，管內加翅片又很困難，只好用光管了。

　　例2：熱管式空氣預熱器，雖然仍是煙氣加熱空氣，但因煙氣和空氣都是在管外流動，故煙氣側和空氣側都可方便地采用翅片管，使傳熱量大大增加。

　　翅片管，又叫鰭片管或肋片管。顧名思義，翅片管就是在原有的管子表面上(不論外表面還是內表面)加工上了很多翅片，使原有的表面得到擴展，而形成一種*的傳熱元件。

哪種翅片管換熱效果好?

　　為什么要采用翅片管?

　　在原有表面上加工上翅片能起到什么作用呢?

　　翅片管換熱器的結構與一般管殼式換熱器基本相同，只是用翅片管代替了光管作為傳熱面。這使得其結構更加緊湊，換熱面積增加，可以加強換熱。

　　什么情況時，選用翅片管呢?

　　有幾個原則：

　　(1)管子兩側的換熱系數如果相差很大，則應該在換熱系數小的一側加裝翅片。

　　例1：鍋爐省煤器，管內走水，管外流煙氣，煙氣側應采用翅片。

　　例2：空氣冷卻器，管內走液體，管外流空氣，翅片應加在空氣側。

　　例3：蒸汽發生器，管內是水的沸騰，管外走煙氣，翅片應加在煙氣側。

　　應注意，在設計時，應盡量將換熱系數小的一側放在管外，以便于加裝翅片。

　　(2)如管子兩側的換熱系數都很小，為了強化傳熱，應在兩側同時加裝翅片，若結構上有困難，則兩側可都不加翅片。在這種情況下，若只在一邊加翅片，對傳熱量的增加是不會有明顯效果的。

　　例1：傳統的管式空氣預熱器，管內走空氣，管外走煙氣。因為是氣體對氣體的換熱，兩側的換熱系數都很低，管內加翅片又很困難，只好用光管了。

　　例2：熱管式空氣預熱器，雖然仍是煙氣加熱空氣，但因煙氣和空氣都是在管外流動，故煙氣側和空氣側都可方便地采用翅片管，使傳熱量大大增加。

　　(3)如果管子兩側的換熱系數都很大，則沒有*采用翅片管。

　　例 1：水/水換熱器，用熱水加熱冷水時，兩側換熱系數都足夠高，就沒有*采用翅片管了。但為了進一步增強傳熱，可采用螺紋管或波紋管代替光管。

　　例2：發電廠冷凝器，管外是水蒸汽的凝結，管內走水。兩側的換熱系數都很高，一般情況下，無需采用翅片管。

　　通過了解翅片管的原理和作用以后，在什么場合選用翅片管可根據下面幾個原則進行選擇：

　　1.管子兩側的換熱系數如果相差很大，則應該在換熱系數小的一側加裝翅片。

　　(1)鍋爐省煤器，管內走水，管外流煙氣，煙氣側應采用翅片。

　　(2)空氣冷卻器，管內走液體，管外流空氣，翅片應加在空氣側。

　　(3)蒸汽發生器，管內是水的沸騰，管外走煙氣，翅片應加在煙氣側。

　　應注意，在設計時，應盡量將換熱系數小的一側放在管外，以便于加裝翅片。

　　2.如管子兩側的換熱系數都很小，為了強化傳熱，應在兩側同時加裝翅片，若結構上有困難，則兩側可都不加翅片。在這種情況下，若只在一邊加翅片，對傳熱量的增加是不會有明顯效果的。

　　(1)傳統的管式空氣預熱器，管內走空氣，管外走煙氣。因為是氣體對氣體的換熱，兩側的換熱系數都很低，管內加翅片又很困難，只好用光管了。

　　(2)熱管式空氣預熱器，雖然仍是煙氣加熱空氣，但因煙氣和空氣都是在管外流動，故煙氣側和空氣側都可方便地采用翅片管，使傳熱量大大增加。

　　3.如果管子兩側的換熱系數都很大，則沒有*采用翅片管。

　　(1)水/水換熱器，用熱水加熱冷水時，兩側換熱系數都足夠高，就沒有*采用翅片管了。但為了進一步增強傳熱，可采用螺紋管或波紋管代替光管。

　　(2)發電廠冷凝器，管外是水蒸汽的凝結，管內走水。兩側的換熱系數都很高，一般情況下，無需采用翅片管。
