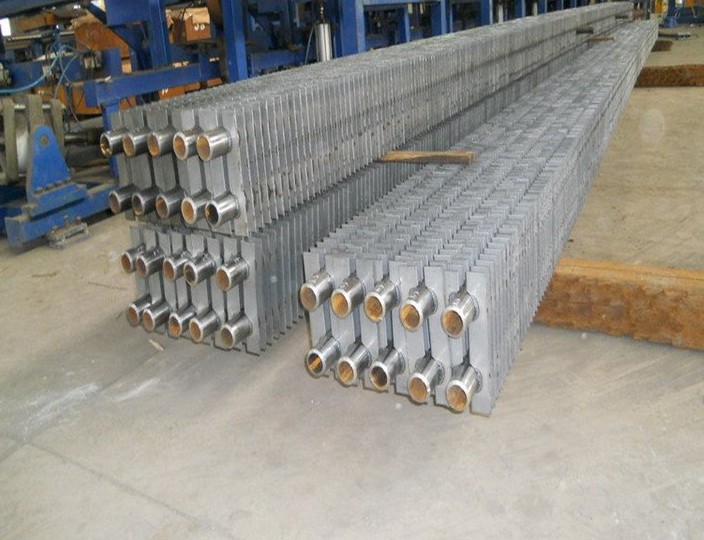

H型翅片管省煤器是由H型翅片管(又稱H型鰭片管、肋片管、蝶形管)組成的換熱省煤器。

　　1、結構形式：

　　基本形式為“H”型和雙“H”型，按順序排列。

　　2.性能特點：

　　1)用H型翅片管省煤器代替裸管省煤器，可以增加換熱面積，減少布置的管數，從而增加煙氣流量截面，降低煙氣流速，減少磨損。由于管道的磨損率與煙氣速度的3.33倍成正比，如果煙氣速度從9 m/s降低到7 m/s，磨損率將降低到原來的43%。同時，試驗表明，翅片管本身具有將粉煤灰集中在管排中部的作用。因此，鰭片管省煤器具有減少結構磨損的作用2)H型翅片管可制成雙管“雙H”型翅片管，具有良好的剛性，可用于長管排的情況。一種

　　3)H型翅片管省煤器按順序布置。H型散熱片將空間分成幾個小的區域，這樣可以平衡氣流，大大減少磨損。

　　4)H型散熱片由于兩側形成直線通道，吹灰效果*佳。5)空間緊張，整體重量大為減輕，降低制造價格

　　6)節能降耗：發電機組省煤器可減少至少三分之二的發電機廢氣熱損失，每噸蒸汽僅消耗2-4千瓦。

　　7)操作維護簡單，省力：省煤器整體組裝制造，運動部件少，結構簡單，安裝方便。自動化程度高，操作維護簡單，可減少操作人員的數量。

　　3.參數：

　　_蒸汽壓:力：0.5-4.0兆帕_

　　_蒸汽形式：飽和蒸汽/過熱蒸汽_

　　4.循環方式：

　　_自然循環/強制循環，適應范圍_

　　H型翅片管分單H和雙H型，被作為強化換熱元件廣泛應用于電站鍋爐、工業鍋爐、窯爐、船舶動力裝置等的煙氣余熱回收系統中。那么H型翅片管為什么會應用如此之廣呢?因其結構，構造穩定不易變形，傳熱效率高!

　　H型翅片管采用的鋸齒形結構，翅片對沖焊接在鋼管表面，翅片焊接部位接觸采用多個鋸齒形，受熱面均勻焊接牢固，焊角表面圓滑，沒有夾渣氣孔焊瘤，焊接熔合率高達98%以上，具有良好的傳熱系數。

　　同時H型翅片管采用順列布置，翅片將鋼管表面空間分成若干小的區域，對煙氣具有均流作用，與采用錯列布置的光管或螺旋翅片等相比，H型翅片管鋼構性好不易變形，磨損壽命更高。
